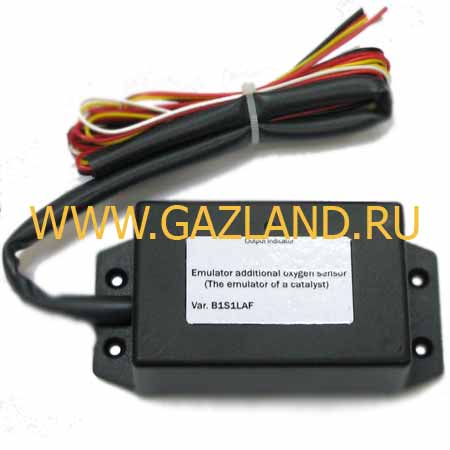

B1S1TTN эмулятор второго лямбда зонда

Комплект поставки

Ниже приведены типовые схемы подключения эмулятора:

Схема 1.

На схеме №1 приведен способ подключения эмулятора к двигателям с одним основным (OS1) и одним дополнительным (OS2) датчиками. Пунктирными линиями показаны провода эмулятора и точки их подключения. Пунктирной, прерывистой линией и крестом, показаны места разреза штатного сигнального провода датчика кислорода. Питание устройства – красный провод, следует подводить от включателя зажигания автомобиля (Switch Ignition), а «массу» - черный провод, подключать к сигнальной «массе» первого датчика кислорода (OS1).

Схема 2

На этой схеме, приведено подключение эмулятора к двигателям, оборудованными двумя основными (B1 OS1 и B2 OS1), и одним дополнительными (OS2) датчиками кислорода, применяемых, например, на V-образных и оппозитных двигателях. Входной сигнал, следует брать с первого датчика, первого банка (B1 OS1), но можно подключиться  и ко второму (B2 OS1), «массу» эмулятора следует так же подключать к его сигнальной «массе».

В системах с двумя основными и двумя дополнительными датчиками (раздельное управление), следует подключать два эмулятора, один к датчикам банка 1 (B1), другой к датчикам банка 2 (B2), согласно с первой схемой.

ВНИМАНИЕ! Прибор не эмулирует нагреватель ДК, поэтому физически дополнительный датчик следует оставить на автомобиле, во избежание появления ошибкок по нагревателю датчика, либо поставить в цепь нагревателя эквивалентное сопротивление (для разных датчиков, от 1,2 до 15 ом) соответствующей мощности, либо, где это возможно, в программе контроллера должен быть отключен контроль подогревателя ДК. При использовании на а/м ВАЗ/ГАЗ часто для "эмуляции" подогревателя ДК подключают вместо него обмотку обычного автомобильного реле.
